1.8m-Pfeil "UZZA_vier"
Anfang
Nach langer Korrespondenz mit dem leider schon viel zu früh verstorbenen Johannes W. Leinauer habe ich 2005 seinen Entwurf den UZZA_Vier etwas modifiziert nachgebaut. Er folgt damit einer Versuchsreiche des UZZA3's nach, der wurde mit unterschiedlichen Profilen getestet. Das Ergebnis hat Johannes in eine neues Profil namens "JWL 105" "verpackt.
ARCHIVIERTE Homepage von Johannes Leinauer
Nachdem ich 2010 den UZZA in 2G4 konvertierte und an einem Wochenende bei ca. 20km/h Wind ein 2m-Schalentier (mit RUMPF) bei sehr unregelmäßigen Bedinungen ohne Ballast "ausgekurbelt" habe, war das Motivation genug, den UZZA4 wieder "aufleben" zu lassen.
Das Profil JWL105 ist optimal geeignet für die Styro-Abachi-Bauweise, weil die Endleiste keine "exotische" Form hat => die läßt sich gut schleifen um den erdachten Momentenbeiwert zu erzeugen.
Das und die Rechteckfläche macht ihn zum OPTIMALEN Einstiegsnurflügler. Das geringe Packmaß stört auch bei einer Wandertour nicht besonders.
Modifikation:
=> das Modell wurde zusätzlich mit Wölbklappen ausgestattet, was sich als GOLDRICHTIG herausstellte.
Flügel:
- Styro-Abachi (PS15 mit 0.6mm-Abachi)
- vollflächig mit 80gr-Glas unter 45°
- Oberfläche lackiert
- Beschichteter Holm aus 3mm-Pappelsperrholz
- Ruder mit Balsa verkastet, unten angeschlagen
- Steckung aus 8mm-CF-Stab in einer Messinghülse
- der Empfänger findet im Flügel Platz
Plans & More
Ausdrucke mit Adobe Acrobat Reader® im Maßstab 1:1 auf A4:
Nach dem Ausdrucken UNBEDINGT die Quadrate "M1:1-CHECK" mit dem Lineal nachmessen => die angebene Kantenlänge muss stimmen!
Abhilfe: Druckeinstellungen im Acrobat-Reader anpassen
- Seitenanpassung: KEINE
- automatisch Drehen und Zentrieren: NEIN
- Papierquelle anhand der PDF-Seitengröße auswählen: NEIN
Downloads:
- Plan UZZA_Vier (PDF)
- Plan Winglets_Links (PDF)
- Plan Winglets_Rechts (PDF)
- Plan Rumpfkeule (PDF)

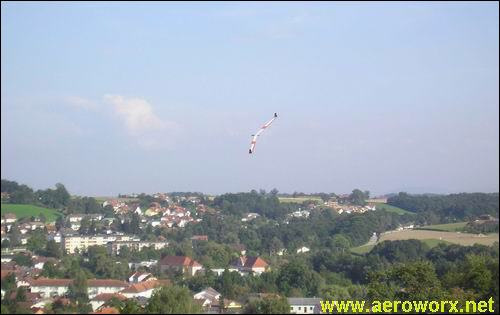

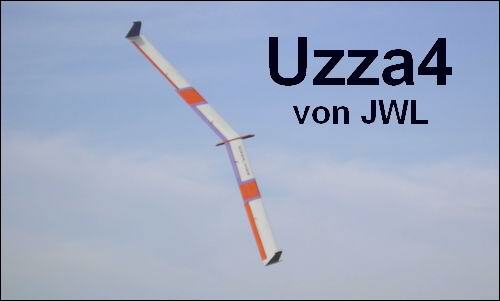

Tolles Flugbild.......

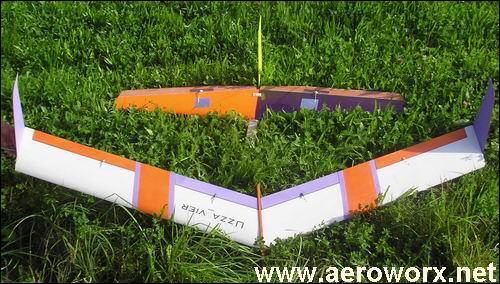

.....wartet geduldig auf seinen Einsatz......

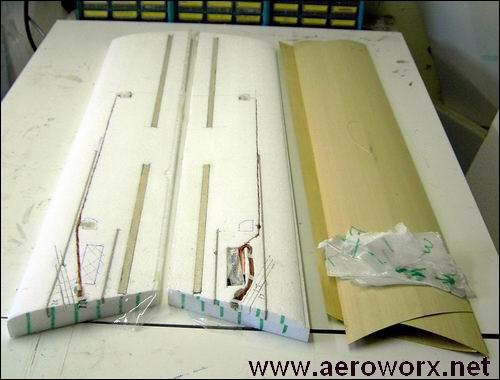

... Kerne und Beblankung fertig.......

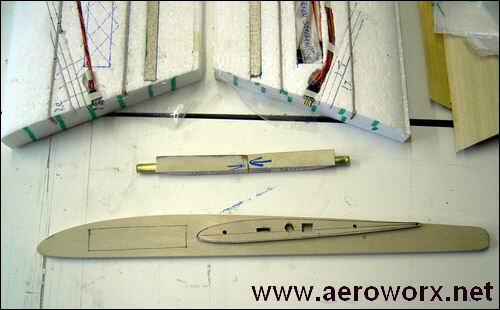

...... Steckung und Rumpf.........

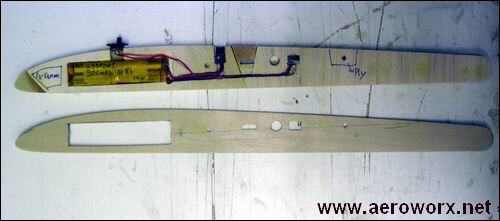

Rumpf Detail
Winglets ROH

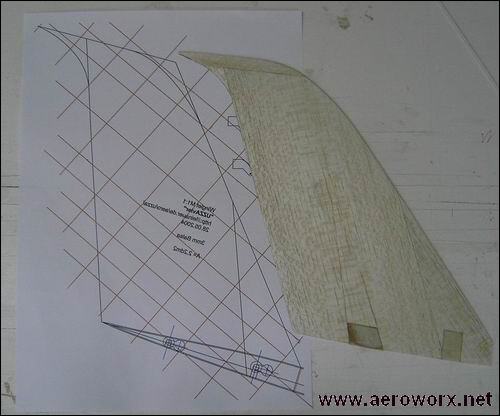

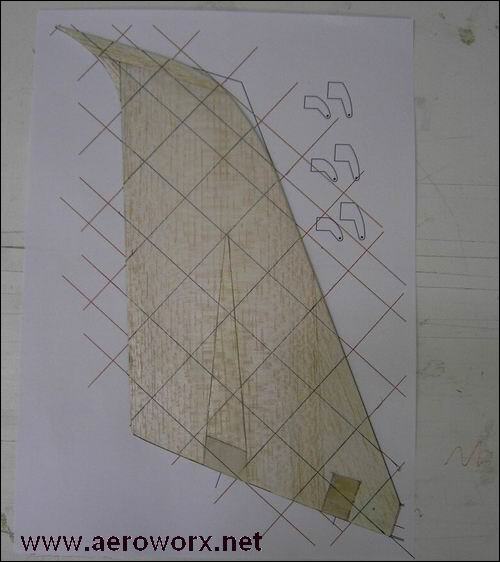

Winglets mit angerissen Disser

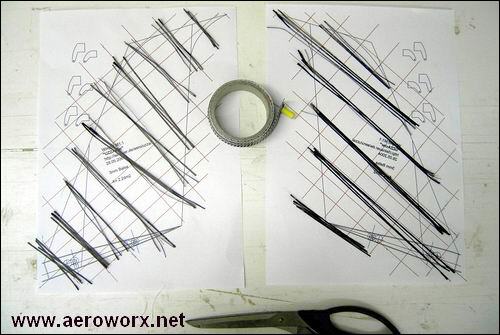

Zuschnitte DISSER

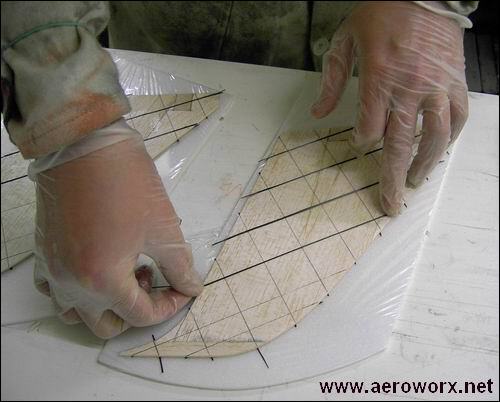

....... HANDwerk.......

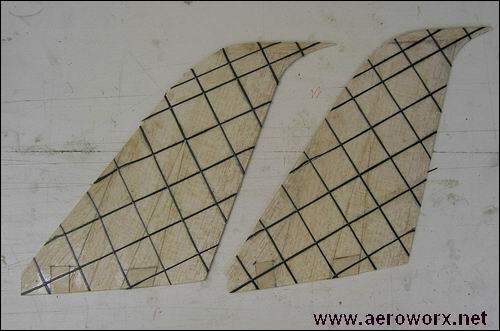

Winglets FERTIG

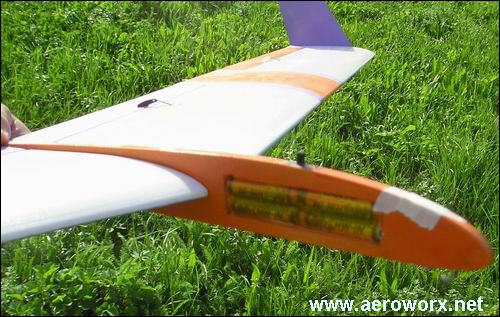

Detail Rumpf fertig

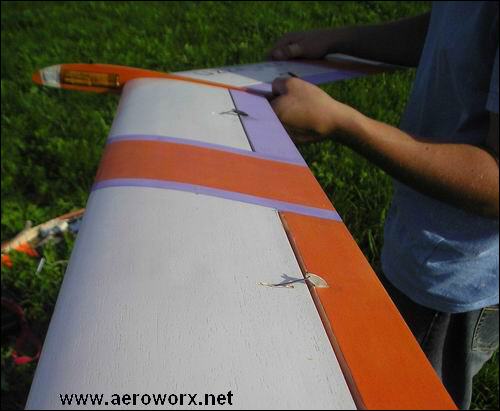

Details Klappen

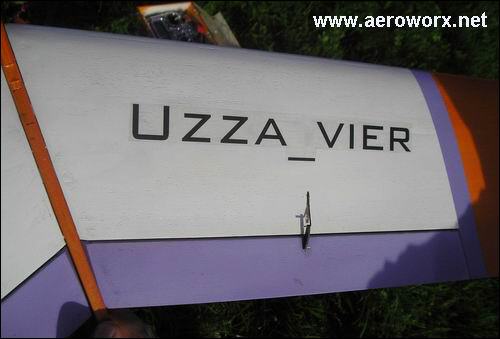

Details Wölbklappen

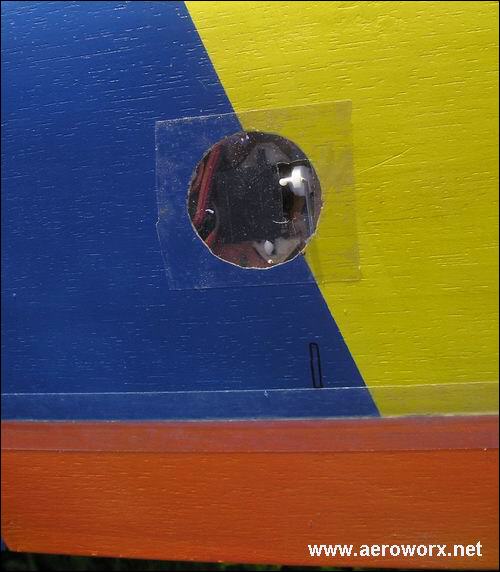

Details Servos
----- FLIEGEN--------
