Strong Mini von Laqua

Ich wollte ein robustes, handliches, wendiges Hangteil, das einfach zu Transportieren ist (sehr kleines Packmaß)

Meiner Nuri-Affinität folgend, habe ich mir den Strong-Mini mit geteilter Fläche bei Thomas Laqua bestellt und fristgerecht bekommen.
Die Elektrifizierung erhöht das Einsatzgebiet ungemein und macht ihn damit zu einer "Geheim-Waffe".


Verwendete Ausrüstung:
- Querruder: DES 428 MG (sehr genau und dünn)
- Motor: Dualsky XM2826CA-12U 1450 U/V DUALSKY
- Steller: ROBBE ROXXY 820 BL REGLER 2-3S LIPO
- Akku: 3s-550Mah Dualsky
- Spinner DM 35mm
- Latte: 9x5

Abfluggewicht: ca. 530gr

Ruderanlenkungen:
WICHTIG: Beim Thema Servos darf man bei einem Brett nie sparen.
Jedes noch so kleine Spiel in der Anlenkung verdirbt den Flugspass....

Die kritischen Erfolgsfaktoren einer knackigen Anlenkung lauten:
1. spielfreie Digitalservos => kann man kaufen
2. passende Hebelverhältnisse => kann man rechnen!
3. symetrische Umsetzung der Hebelverhältnisse (beim Servohorn einfach, bei Ruderhorn schon schwieriger =>gleichen Abstände) => erst einmal Mechanisch, dann mit Hilfe der Computerfernsteuerung!

Handling in der Luft:
Das Handling ist bei Brettern immer so ein Thema. Alleine die Dinger einzustellen kann eine längerwierige Aufgabe bedeuten...

Nicht so beim Strong-Mini. Das Handling in der Luft ist sehr sehr gut, würde sogar sagen, UNTYPISCH gut für diese Spannweite. Der Kurvenflug benötigt so gut wie keinen Höhenrudereinsatz, er reagiert sehr gut auf Klappenänderungen (Flugphasen). Penetration gegen den Wind (Brett-Typisch) gut. Das Profil PW1211 leistet hier sehr gute Dienst, Peter Wick sei dank.....
Alles in allem eine sehr positive Überraschung! Einige Freunde waren von den Leistungen des "Kleinen" auch überzeugt und haben sich auch gleich einen bestellt!!!

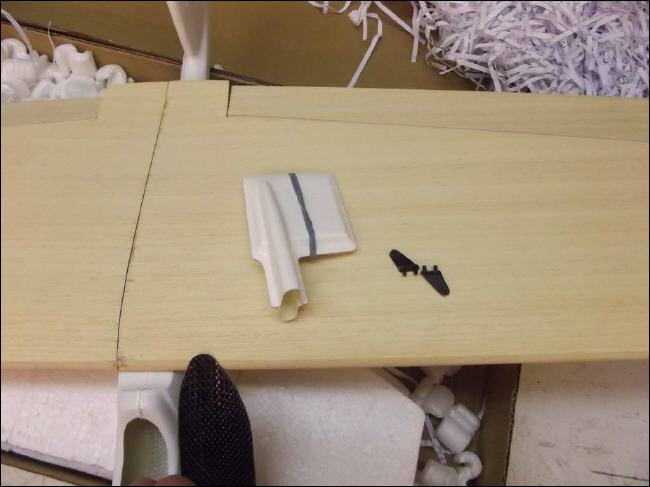

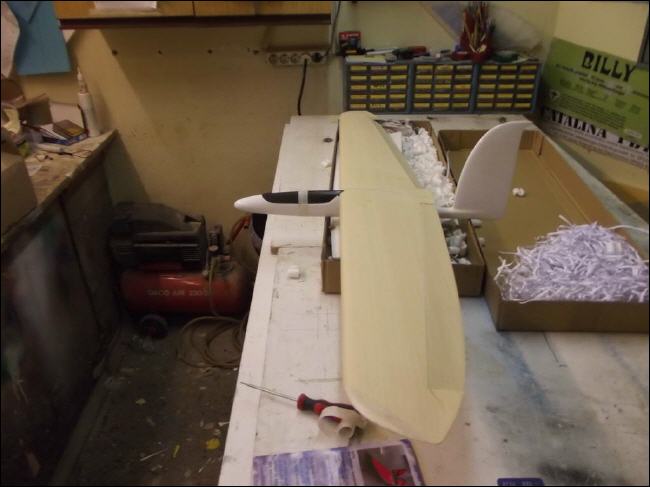

Ankunft

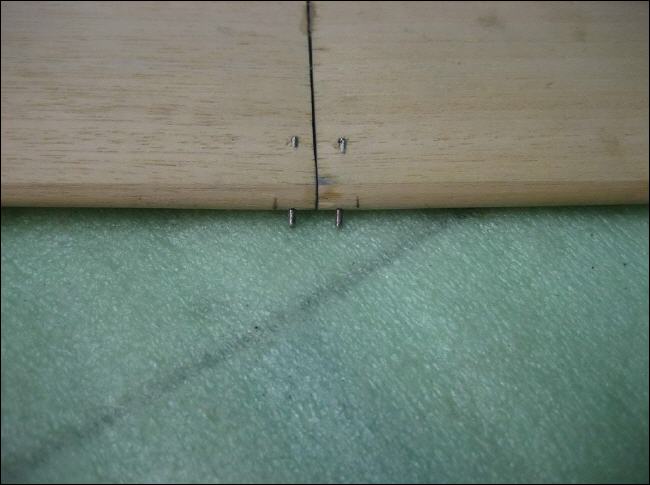

Flächenarretierung

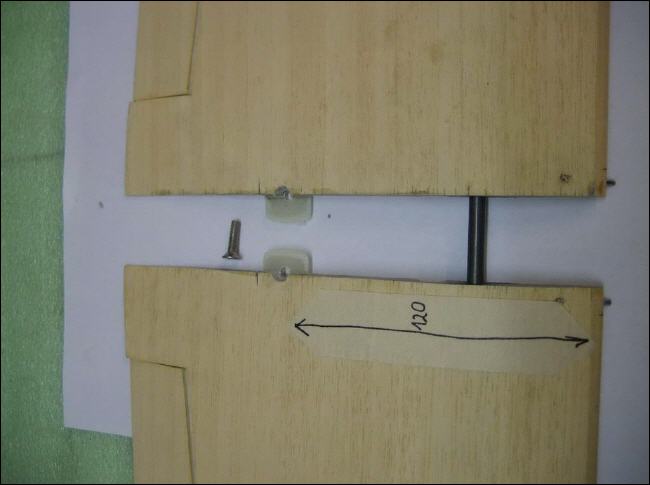

Modifikation: Flächenverschraubung

Normalerweise ist vorgesehen, dass die Fläche mit 2 Schrauben an den Rumpf befestigt wird.
Das war mir zu viel Aktion, ich wollte nur EINE Schraube haben (=halbierung Schraubaufwand :-) )

Darum kommt je eine Lasche in die Flügelhälften, die dann zusammengesteckerweise gemeinsam mit einer Schraube am Rumpf befestigt werden können.

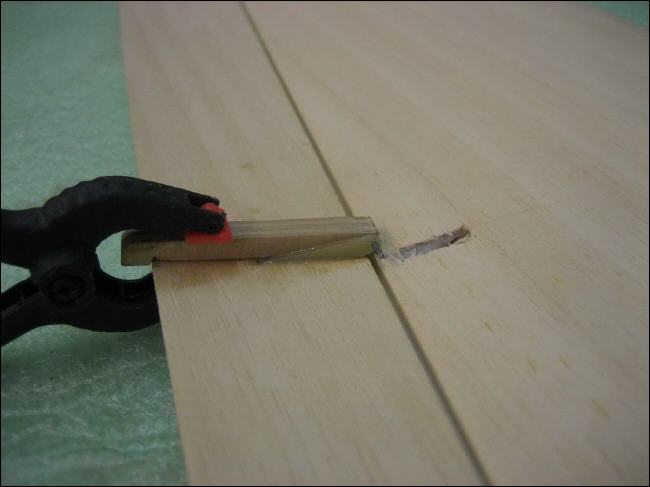

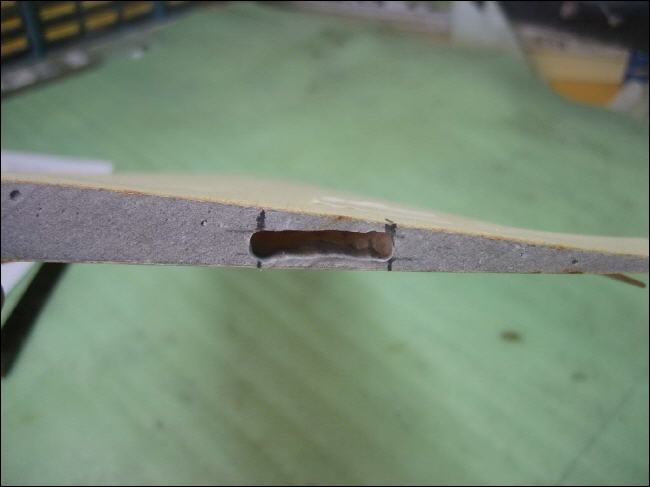

Schlitz in Wurzelrippe

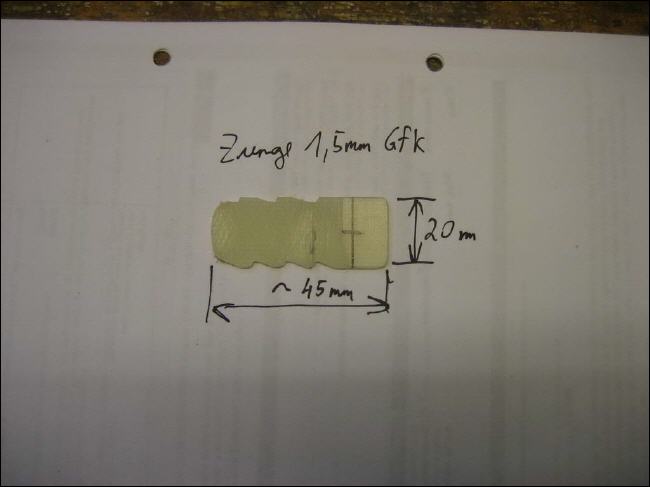

Zunge


Operation gelungen...

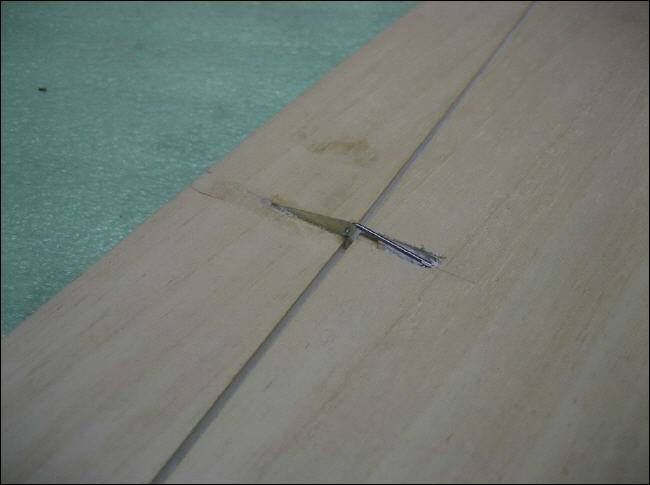

RC-Einbau Flächen

Man kann sich die Teile fräsen lassen oder selber herstellen.

=> Nützliche Vorlagen "Strong-Mini" (Sägevorlage + Motorspant + Servorahmen + Ruderhörner + Montageschablone...) (PDF)
=> CAD-Files (*.dwg. *.dxf) wie immer auf Anfrage

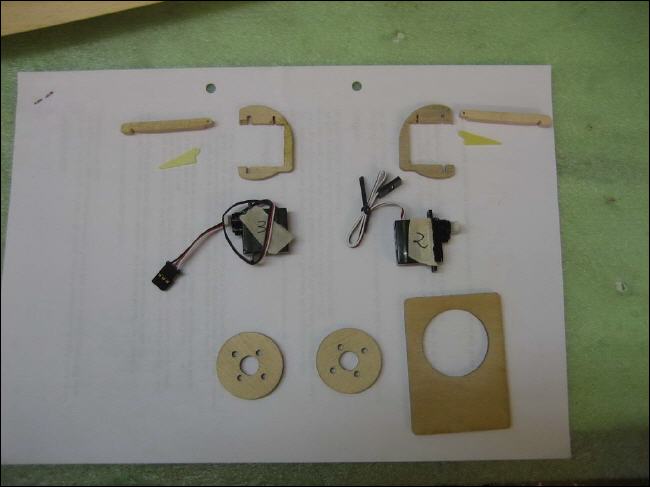

Frässatz


1. Ruderhörner einkleben

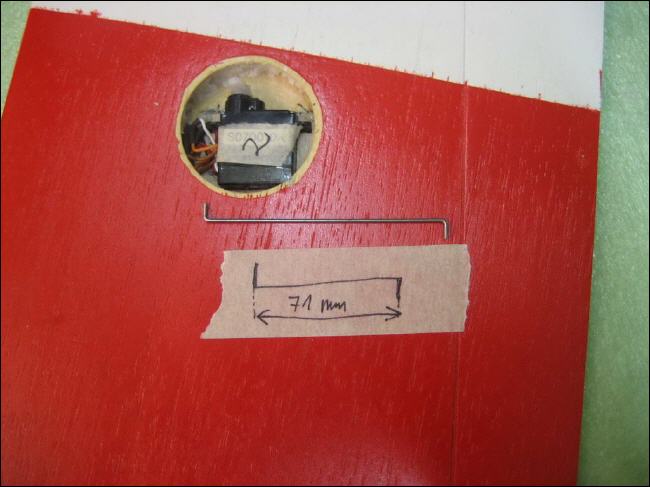

2. Anlenkungsdraht biegen


3. Servo einkleben

mit Anlenkungsdraht im Ruderhorn, Servo im Rahmen! Anlenkungsdraht ist IMMER 90° zur Ruderachse, egal wie viel Luftwiderstand das kostet.

Das gewährleistet die nötige Symetrie der Anlenkung, und genau das wollen wir!!!!

Kinematik:
Radius_Servohorn = 4.5mm
Radius_Ruderhorn = 7.5mm
Ausschläge: (Innenseite der Ruder gemessen)
HR: +3mm / -4mm
QR: +/-10mm
Flugphasen: (je nach Schwerpunkt)
Normal / Start: 0.7-1.0 mm rauf!
Thermik: 1.5mm rauf
Speed: 0.0 bis 0.5mm rauf

Schwerpunkt: ca. XXmm

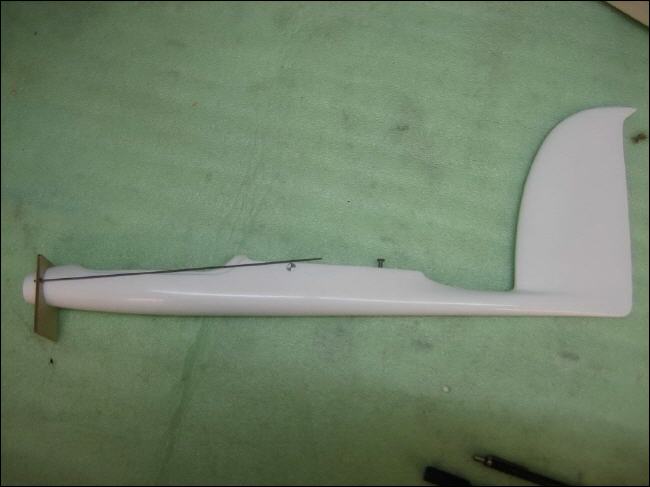

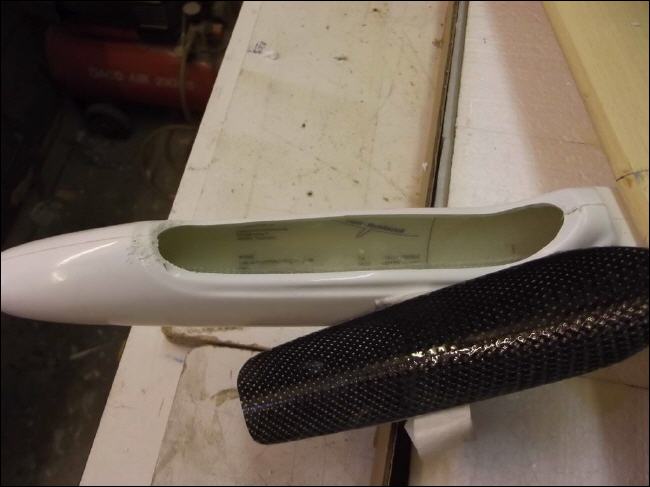

E-Rumpf

Der Rumpf ist nicht abgeschnitten, also selbst ist der MANN.
Zu diesem Zweck habe ich mir eine Schablone fräsen lassen.

Motorsturz soll so zwischen 3° und 4° RUNTER sein (Profil hat eine positives Moment)

Am einfachsten ist es
1. Flügel zu montieren
2. elektr. EWD-Waage (IPhone mit Winkelmess-APP odgl.) auf Flügel
3. den Rumpf so lange unterlegen, bis die elektr. EWD-Waage 3°-4° anzeigt (Rumpfnase muss nach oben zeigen)
4. die Nasenabschneideschablone mit einem 90°-Winkel anlegen => Strich zeichnen
5. abschneiden => parallel dazu so lange schleifen, bis der Spinner passt
6. Spant anpassen und einkleben

Ich habe etwas zu wenig erwischt, bei Vollgas bäumt sich mein Strong etwas auf. Kompensiert habe ich das mit einer leichten Tiefenruderzuschmischung, die mit dem Gas mitläuft. Ist kein Beinbruch....

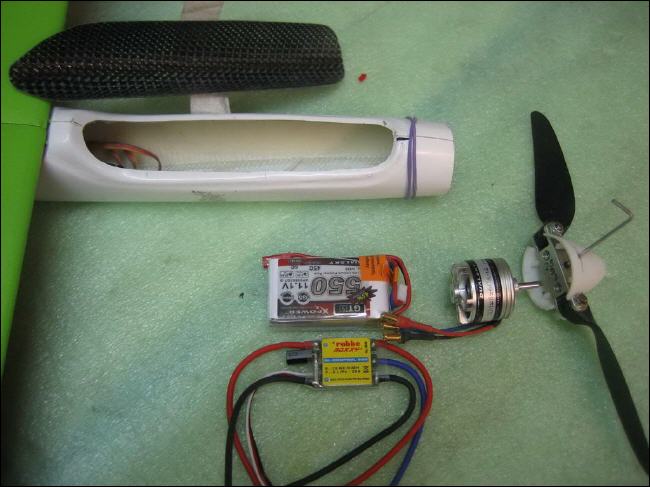

verbauten Komponeten

- Motor: Dualsky XM2826CA-12U 1450 U/V DUALSKY
- Steller: ROBBE ROXXY 820 BL REGLER 2-3S LIPO
- Akku: 3s-550Mah Dualsky
- Spinner DM 35mm
- Latte: 9x5

=> steigt damit Senkrecht ohne Probleme. Der Antrieb liefert einen Schub von ca. 0.9kg


verbauten Komponenten

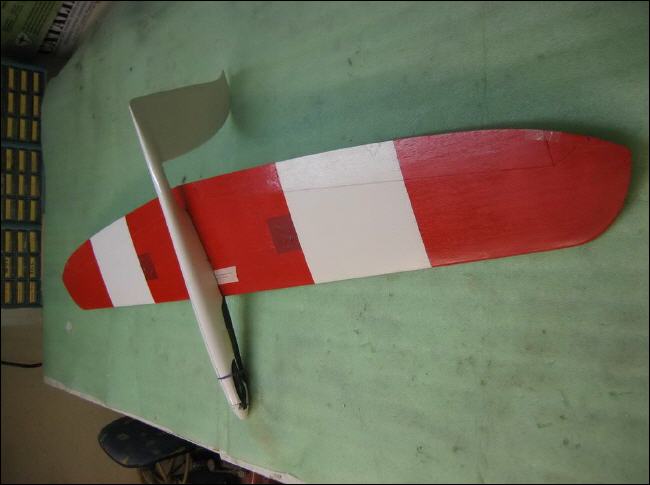

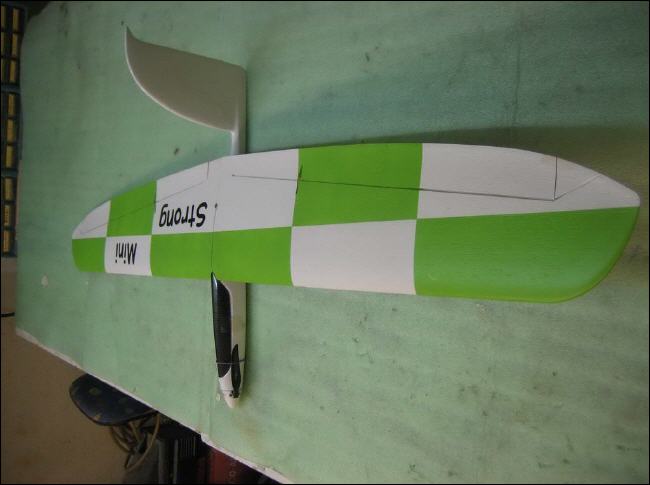

Fertisch
