So wird gemacht....

Vorbereitungen

jetzt gehts ans eingemachte, die vorbereitungen stehen an.

die vorbereitungen nehmen ca. 75% der gesamtzeit in anspruch, je besser ihr vorbereitet, desto einfacher habt ihr es beim fertigstellen.


KERNE

ich gehe von folgenden annahmen aus:
1. ihr habt schon eine brauchbare flügelgeometrie / Profilpaarung
2. die kerne sind schon fertig geschnitten (gesamte profil mit Nasenleiste, ohne beblankungsabzug)

über die aerodramatik verliere ich hier kein wort, wir nehmen einfach einmal an, dass alles was gut aussieht auch gut fliegt.

alleine zum thema kernematerial könnte ich ein paar seiten schreiben.
hier mein conclusion aus dem test von ca. 10 unterschiedlichen Marken / farben usw.

der beste in europa erhältliche schaum für
DLG-Flügel bis 1.5m: BASF Styrodur XPS 2500C (grün)
bis ca. 2,5m-Spannweite: BASF Styrodur XPS 2800C (grün)
>2.5m-Spannweite: BASF Styrodur XPS 3035CS (grün)

ihr könnte es mir glauben oder selber ein bissi probieren.
das sind sehr druckfeste bodenplatten, leider nicht unbedingt überall zu bekommen. fragt einfach mal den baustoffhändler eures vertrauens und lasst euch nichts anderes andrehen!
wer einmal eine platte ausprobieren will und nicht unbedingt gleich ein paket kaufen will, dem gebe ich gerne was von meinen platten ab. (kein versand, nur selbstabholung in Linz / Oberösterreich)


viele Kerne


Kerne zusammenkleben

1. Das layout auf ein papier zeichnen (z.b. packpapier, flipchart, tapete...)
2. an der nasenleiste bretter als anschlag legen



Fleissaufgabe: Panelschleifschalbone

ich mache oft den fehler beim zuschleifen, dass die kerne schief anschleife.
dass heißt unter umständen, dass es so aussieht, als wären die kerne plan zusammen, nach dem zusammenkleben stellt sich jedoch heraus, dass unten ein spalt ist.

Abhilfe: die Panelschleifschablone.
1. Nasenleistenwinkel ausdrucken / aufzeichnen
2. ans ende des tisches kleben (sollte eine breitere 90°-Kante haben)
3. anschlag drauf
4. kern drauf
5. mit 180er-Körnung schleifen
6. anpassen


Panelschleifschablone


anschlagen und schleifen



Kerne ablängen / Randbogen / Wurfstiftverstärkung


Oberfläche der Kerne schleifen


Detail Wurfstiftverstärkung


ausgefüllte Wurstiftverstärkung


Wurfstiftverstärkung FERTIG


Jausenbaron Thomas S.


Querruderkeile

die inline-ruderverkastung bei positiv-flügel ist aus meiner sicht einer der meilensteine dieser bauweise.

es gibt einige möglichkeiten, um steife ruder zu bekommen.

die ürsprüngliche Version wird hier beim vereinfachte version von Phil barnes probiert und ein bissi abgeändert.

phil nimmt dabei ein 0.7mm-Balsa (das hab ich nicht). ich nehme eine die variante mit 150mm-1,5mm-Balsa und rest 1.0mm-balsa (siehe bilder)

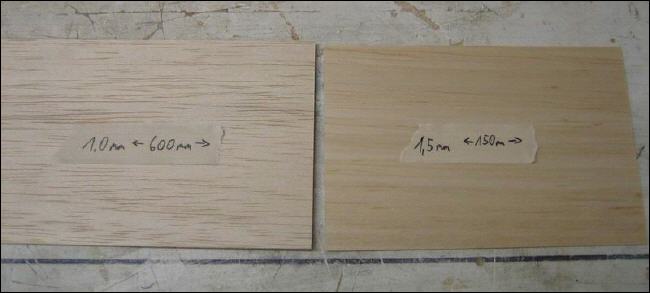

1.5mm-Balsa und 1.0mm zusammenkleben


beschichten mit Tesa


fertig beschichtet


Keile einpassen

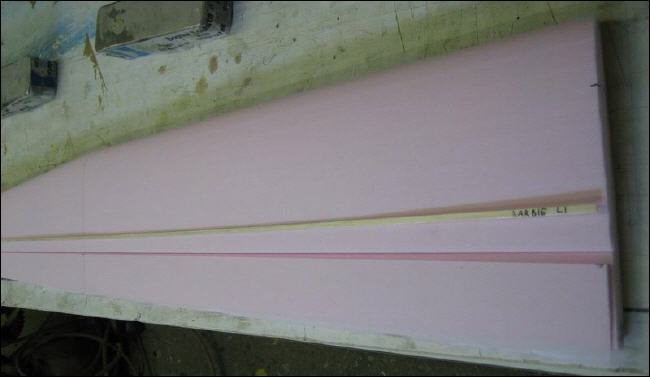

Keile fertig


Nasenleiste

dabei handelt sich um den am wenigsten verstanden "bauteil" an einer positiv-fläche.
ich habe mich anno dazomals auch gefragt: na gut, man bekommt eine schöne oberfläche zusammen, aber was ist der nasenleiste?
- abschleifen balsa oder kiefernleiste rankleben? und dann verschleifen???
- mit mumpe ausfüllen und dann verschleifen?
-.........
-.........

alles blödsinn (na ja, funzt schon, ist aber viel mehr aufwand als die nachfolgende methode....)

unsere kerne wurdenja mit den nasenleisten geschnitten (hoffentlich.....)

bevor ich die methode beschreibe noch ein grundsätzliche worte zu den unterschiedlichen varianten.

die merkmale einer DLG-Nasenleiste sollten sein:
- schön hart (nicht gleich dellenanfällig, wenn man das ding fangen will.......)
- einfach zu verarbeiten (schmale lange gewebestreifen und 45°.....)
- einfach zu BEarbeiten => wir wollen eine absolut GLATTE Nasenleiste
- leicht (eh klar. 163gr-CFK macht zwar eine stabile Nasenleiste, aber es is ein bissi gar schwer.....)

wir kommen vom komplizierten zum einfachen............

der Klassiker: eine lage 61gr-Aramid (45°) + 1 Lage 49gr-Glas (45°)
wir brauchen dafür:
- 2 Stk. 20mm Streifen 61gr-Aramid (45°)
- 2 Stk. 20mm Streifen 49gr-Glas (45°)
- Kevlarschere (selbstgebaut)
- Sprühkleber 3M77

Vorteile:
+ schön stabil
+ man erkennt sofort, wenn man bis zum kevlar durchschleift
+ schmiegt sich auch gut an die rundungen des randbogens an

Nachteile:
- beschichtung des Aramid mit dem Glas ist eine bissi tricky (zahlt sich für einen flügel meist nicht aus)
- Aramidstreifen zuschneiden.......ist nicht der brüller (nicht einmal mit der selbagemachten Kevlarschere)

Ablauf:
1. aramid mit Glas beschichten (mit Sprühkleber 3M77, nur ganz leicht ansprühen, das reicht)
2. ca. 20mm breite streifen zuschneiden
3. Streifen mit 3M77 an nasenleiste anbringen (übung macht den meister, zu zweit geht es bei den ersten mal'en leichter...)

mein FAVORIT: 80gr-UD-Gelege (nix gewebe, alle Fäden schauen in eine richtung......)
wir brauchen dafür:
- 2 Stk. Streifen l=ca. 600mm, b=20mm 80gr-UD-CFK-Gelege
- Transferklebeband (=ein sehr dünnes Doppelklebeband) der Marke 3M Type 924 19mm breit (z.b. bei Kaindl Industrietechnik)

Vorteile:

+ schön stabil
+ relativ einfach zu verarbeiten (da Gelege und kein Gewebe)
+ auch nur für einen Flügel einfach vorzubereiten

Nachteile:
- schmiegt sich nicht so gut an die rundungen des randbogens an => man braucht eine eigene alternative für die Randbögen z.b. 2 Lagen 49gr-Glas (45°)

Ablauf:
1. 80gr-UD-Gelege-Streifen mit einer breite von ca. 45mm schneiden und streifen am tisch festkleben


1a. (optional) mit Glas beschichten


breiten UD-Streifen stirnseitig festkleben

hier sieht man schon die aufgebrachten Klebebänder


2. Transferklebeband aufbringen


3. Flügel vorsichtig einspannen......


4. Glaspatch über die Panelübergänge


5. Randbogen beschichten


"Verkastungen"

"Früher" hat man sich nicht die mühe gemacht den Flügel und die ruder zu verkastet.
man musste mit den anlenkungen weit raus in den flügel gehen (servos), die ruder wurden verstärkt, aber trotzdem kam es zu dem gefürchteten FLATTERN beim starten.

jetzt haben wir dazugelernt und wollen unserem flügel die besten vorraussetzungen mitgeben, damit er seine leistung bestmöglich entfalten kann.

wir verkasten deshalb, weil wir geschlossene querschnitte bevorzugen (ein kleiner ausflug in die welt der statik, es geht um geschlossen querschnitte, aufnahme von schubspannungen usw. ?!! nö, keine lust dazu.....)

wir brauchen dafür:
- ca. 20mm breite Streifen 49gr-Glas (45°)
- Kiefernleiste 20mm*5mm*1000mm
- Balsaleiste 20mm*10mm*750mm
- Cuttermesser
- schleifpapier 180er körnung
- Sprühkleber 3M77

Ablauf:


1. Querruder auf Balsaleiste fixieren


2. Gewebezuschnitt


3. Kiefernleiste umdrehen


4. besprühen


5. Ruder oder Flügel auf gewebe


6. vorsichtig herunterziehen

...und mit das getränkte gewebe um die kanten legen.

sollte sich beim herunterziehen eine "schlaufe" bilden (weil z.b. das gewebe besser an der kiefernleiste hält als am XPS)... einfach durchschneiden und glattstreifen.


7. Kiefernleiste schleifen


fertige verkastung


Video Verkastung


Holmausschnitt

Wir brauchen noch was, um die biegekräfte aufzunehmen und das ausbeulen der kerne unter biegebelastung zu verhindern.
die biegeblastung bei einem DLG ist nicht soooo hoch (wir haben keine winde zum starten)
uns reichen 2 stk. senkrechte Stege aus Kohlefaser, die einfach in die Kerne eingeschnitten werden

wir brauchen dafür:
- 4 stk. Carbon-Rechteckstäbe 0.13mm*3mm*750mm (ja, die sind sehr dünn..., z.b. bei WES-Technik unbedingt aufgewickelt bestellen...)
- Schablonenmesser
- Balsaklotz 8mm
- Stahllineal

Ablauf:


1. Messerhalterung (optional)

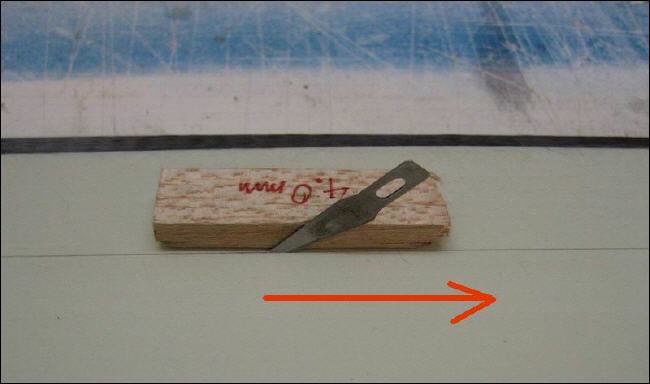

2. Nut schneiden


3. Schleifpapier


Ruder ankleben

verkastete ruder alleine bringen uns nichts. wenn wir sie so in den sack (gemeint ist der vakuumsack) tun würden, würde nichts gutes dabei herauskommen.
wir befestigen also die ruder am flügel.

wir brauchen dafür:
- 8 stk. 99gr-Glasstreifen ca. 12mm*25mm (0/90°)
- 3M77
- Styrosekundenkleber
- "magischer" stift (sublimationsstift => tinte verschwindet, wenn sie feucht wird....)
- Abdeckband

Ablauf:
1. Flügel umdrehen => Keil und Ruder in Position legen => mit Stecknadel in Position sichern (siehe bei bild schritt 4)


2. Zuschnitt aus 49gr-Glas

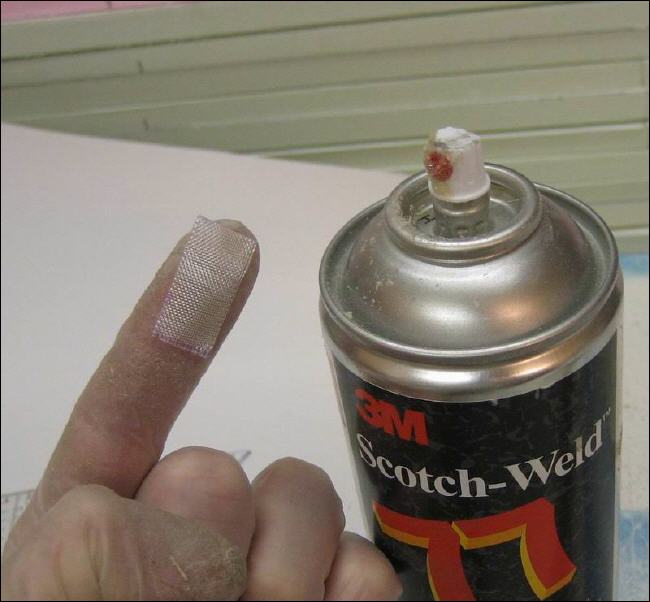

3. Glasstreifen besprühen


4. Glasstreifen auflegen


5. Trocknen lassen und SICHERN


6. Transportsicherung


Mylar vorbereiten

Was ist Mylar?

Ich verwende Mylar mit einer Dicke von 0.35mm (=350µm)
Vorteile:
+ Einfach zu verarbeiten
+ selbsttrennend
+ temperaturbeständig bis +150°C
+ sehr "robust" gegen dellen

Nachteile:
- relativ hoher Preis
- beschaffung

Alternative:
"Rollglas" (transparente PET-Folie). Verwendet NIE die dicker Version mit 0.8mm!

Vorteile:
+ relativ niedriger Preis
+ beschaffung über Baumarkt

Nachteile:
- beim ersten mal nicht einfach zu verarbeiten (rollt sich immer wieder zusammen)
- dellenanfällig (oberfläche ist nicht so hart)
- nicht selbsttrennend

wir brauchen dafür:
- Mylar (eine Quelle in Europa..)
- Stahllineal
- Cuttermesser
- Oberheadstift

Ablauf:


1. Zuschnitt


2. "Nasenleiste" anspitzen



3. auf Trägerplatte fixieren


4. Waxen


5. Aufpolieren


Mylar Polieren


6. Abkleben


7. Lackieren


7. Ablüften

ich lasse die mylar nach ca. 3-4 Stunden ablüften.(besser über nacht)
bei den trennwachsen besteht ein unterschied zwischen TROCKNEN und ablüften. trocken ist zeugs schnell, aber die vorhandenen lösungsmitten odgl. verabschieden sich erst langsamer.
das ist deshalb wichtig, wenn ihr delamination verhindern wollt.
also bitte nie auf frisch gewachste mylars laminieren............


Gewebezuschnitte

Als unterlage zum schneiden verwende ich eine 4mm-dicke gummi-matte mit gewebeeinlage (Quelle: Industuriegrosshandel).
Mit einem silbernen Lackstift hab ich noch Linien unter 45° "draufgemahlt". damit tut man sich leichter beim gewebezuschneiden.....

Vorteile:
- mit einem Lineal und einem Rollmesser oder Stanley-Messer lassen sich sehr präzise zuschnitte erstellen

Nachteile:
- man braucht extra einen Platz dafür (oder machts so wie ich , dass ich die Matte nach gebrauch wieder zusammenrolle und wegstelle)
- bringt (fast) nix bei Kevlarzuschnitten ausser der korrekten aussrichtung der schablonen an den 45°-Linien

Was brauchen wir für diesen schritt:
- Gummimatte
- Rollmesser
- Stanleymesser
- Lineal
- Sublimationsstift (zum Vorzeichnen auf Textilien, selbstlöschend)
- (kunststoff-folie)
- (3M77)

im speziellen beschreibe ich hier, wie man einfach schmale, lange streifen aus leichtem Glas (49gr) unter 45° rausschneidet.
bei den "normalen" (=grossflächigen) zuschnitten ist die handhabung bedeutend einfacher. Schablone rauflegen - mit sublimationsstift anzeichnen - auschneiden - fertig.
wer aber schon einmalversucht hat, einen 600mm-langen und ca. 20 breiten streifen Glas unter 45° zu schneiden (geht noch) -> von der schneideunterlage wegzubringen (1. Problem => das zeugs kann elektrostatisch aufgeladen sein und zieht sich auf die doppelte länge und halbiert die breite) - geschweigeden das ding auf das getränkte mylar - ein albtraum.
nicht mit meiner methode.

Ablauf:


1. Kunststoff-Folie auf Gewebe

Glasgewebe ausrollen - dünne kunststoff-Folie mit WENIG 3M77 an das glas kleben



2. Zuschnitt


3. Fertig


"Angstgewebe" KEVLAR / ARAMID

ich mag es, kevlar zu verarbeiten. ich meine wirklich "verarbeiten" und nicht BEARBEITEN. wir wollen mit kevlar vieles tun, nur NICHT SCHLEIFEN. dafür gibts aber zur not auch ein paar tricks...
warum ich kevlar so schätze ist die "quasi" verzugssteifigkeit beim zuschnitt, das einfache handling (bleibt nicht "Kleben" durch elektrostatik an der schneideunterlage...) und lässt sich dadurch wirkich millimetergenau am mylar positionieren.
einige herausforderungen gilt es jedoch zu meistern.

Wir brauche dafür ein spezielles Werkzeug => die Kevlarschere
1. Möglichkeit: KAUFEN (ist nicht gerade günstig aber es geht. so um die 50€ müsst ihr schon auslegen für eine gute schere)
2. Möglichkeit: Selbermachen

Was braucht ihr dafür:
- günstige Haushalttsschere (wichtig: sie muss eine gute vorspannung beim drehpunkt haben, also keine Vollmetall-scheren) Kostet ca, 2€
- rotierende Schleifscheibe (entweder hab ihr sowiso einen Tellerschleifer oder ihr investiert in so ein teil was ich benutze)


36gr-Kevlar (=1oz) auf Matte + Schablonen


Bohrmaschine mit Schleifscheibe einspannen

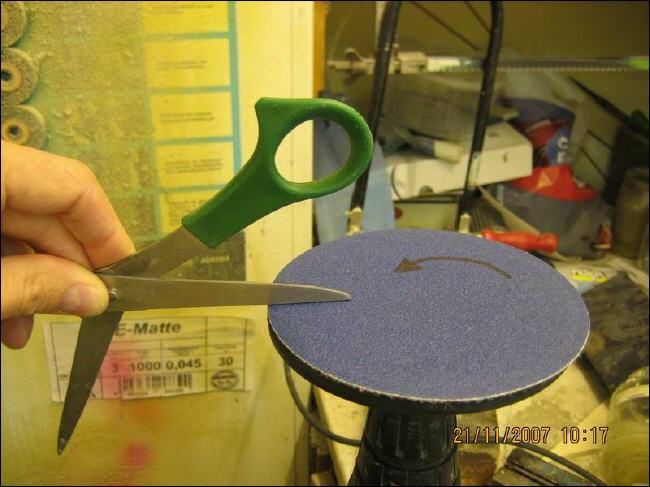

Scherenklinge 90 zur Schleifscheibe


...mit einem ZUG.....


....die GANZE Klinge "entgraten"


Schere umdrehen und mit der 2en Klinge das gleiche........

mit der Prozedur erhält man keine feine Schneide, sondern eine RAUHE schneide, mit der man Kevlar sehr leicht schneiden kann.
Wenn die Schere wieder "stumpf" wird, dann einfach den Prozess wiederholen.


Video Herstellung einer Kevlarschere


Gewebe GANZ fertig


Vorbereitungen zum Laminieren

Nur mehr ein paar kleine vorbereitungen trennen uns vom harzpanschen....


Werkzeug zum laminieren


1= Tapetennahtroller kunststoff konisch
2= Teflonroller
3= selbergemachte Schaumstoffrolle (aus 15mm-breiten selbstklebenden Schaumstoffbänder zum Fensterabdichten auf einer gummiwalze, anfang und Ende mit Sekundenkleber fixiert)
4= Trockenroller (aus Schaumstoff)
5= pappteller für das harz (auf einem stück styropor damit das vorgewärmte harz nicht so schnell auskühlt..)


küchenrolle


Gewebe


noch mehr gewebe


1= Versteifungkeile 52gr-Glas (45°) auf folie drapiert
2= Versteifung Mittelteil 52gr-Glas (90°)
3= 80gr-UD-Kohlegelege für die D-Box
4= Holmstreifen 80gr-UD-Kohlegelege
5= 120gr-UD-Kohlegelege als Verstärkungspatches für den Wurfstift
6= Folienschlauch
7= Klebestreifen Malerkrepp zum zusammenhalten der Mylars


Arbeitssicherheit / Schutzausrüstung

NIE ohne geeignete Schutzausrüstung laminieren.
in unserer welt sind schon genug allergene unterwegs, da zahlt es sich nicht aus, sich mit dem verstärkten kontakt mit Epoxy noch einen allergie einzufangen.
Übrigens das "giftigste/unverträglichste" beim Epoxy ist der HÄRTER!
Hier die auflistung meiner maßnahmen zum thema arbeitschutz beim Laminieren


Übersicht Schutzausrüstung


Maske


Filter


Vorschriften


Details Filter

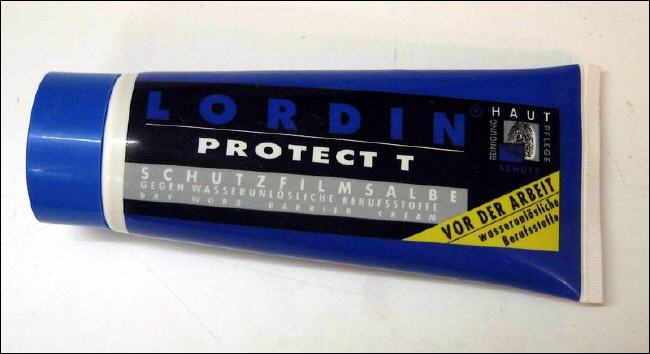

Hautschutzcreme


nächsten Schritte: Mylar sollten so aussehen...


Arbeitsmittel


1= Mylar auf Pappelsperrholz
2= Pappteller mit Epoxy
3= Kerne
4= diverse Roller
5= Schaumstoffroller zum trocknen der Nasenleiste und Verkastung mit Küchenrolle zum "auswalzen"

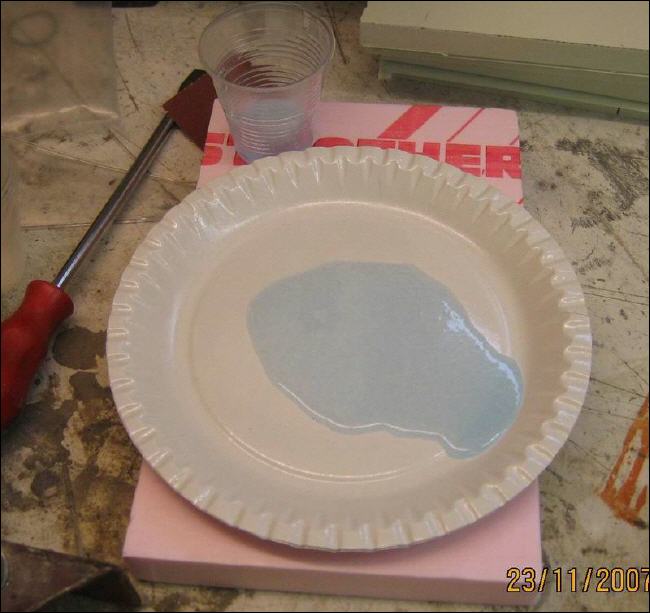

Harz kommt auf Teller


Nasenleiste tränken


Verkastung tränken



trockener Schaumstoffroller..




Schaumstoffroller abstreifen auf Küchenroller


Mylars mit Epoxy anrollen, Mittelverteifung


Kohlepatch


Übersicht Laminat DLG


1= Mittelverstärkung Glas
2= Kohlepatch
3= D-Box aus Kohle-UD
4= Glas 52gr (45°)


Trockenrollen

Ihr legt einfach eine lage Küchenrolle oder Klopapier (saugt etwas besser) auf das laminat und walzt das ganze mit der konischen Nahtroller VORSICHTIG in längsrichtung. Nicht zu viel, sonst kommt es zu delaminationen. ist eine gefühlssache, lernt man nach einigen flügel....


Video Laminat Trockenwalzen


Ränder besäumen

auch leider dafür hab ich kein Bild.
bis jetzt steht das Laminat noch über das Mylar hinaus. einfach mit einem scharfen messer noch am baubrett den rand besäumen. wenn kevlar übersteht, bitte nicht mit einem messer besäumen sondern mylar von der unterlage herunternehmen und mit der kevlarschere besäumen.


Überblick Kerne - Mylar -


1= unteren Mylars fertig besäumt
2= Malerkrepp klebt an äußerer Unterseite
3= vorbereiteten Kerne (alles getränkt und ausgerollt)


Kerne auf Mylar ausrichten


Oberseite Laminieren


Schutzfolie UD-Gelege entfernen


Fertig zum Pressen


Zubehör zum Vakkumpressen


Schlauchverschluss


Wir müssen den den Folienschlauch nur an einem Ende abdichten, das hier ist eine einfache methode

1= Alu-C-Profil
2= Gartenschlauch
3= Schlauchfolie


Gepimpter Folienschlauch=Saugsack


1= Folienschlauch 550mm (z.b. von R&G oder beim IKEA in der Nähe der Kasse zum Verpacken)
2= Vakkumanschluss VA1 von R&G
3= Anschluss-Stück Schnellverschluss
4= Saugsackmit Vlies (siehe Video)
5= andere variante zum Zumachen des Folienschlauches


Video Funktion Saugsack


Saugsack

Damit das Vakuum auch bis in den letzten Winkel des Folienschlauches kommt, gibt es verschieden Möglichkeiten.

Kücherolle: ihr legt zusammen mit dem fertigen Paket (=Laminat + Mylar) noch eine Lage Küchenrolle dazu. über die nasenleiste müsst ihr vorher noch eine frischhaltefolie geben, damit die küchenrolle nicht das harz aus der nasenleiste aufsaugt.
Vorteil: billig, gut Verfügbar
Nachteil: teilweise nur ein mal zu verwenden


Saugsack: ihr macht euch einen saugsack, der öfters zu verwenden ist.
1. ihr schneidet einen ca. 1000mm langen schlauch an einer seite auf
2. klebt oben und unten mit sprühkleber 3M77 ein Vlies drauf (steht auf einer Längsseite ca. 200mm über)
3. fertig

die funktion wird im prinzip im video gezeigt. eben halt nur mit einem fertigen flügel, um das PRINZIP zu erklären.


andere Ansicht


vakuum ein


Betten drunter


Gewicht drauf


... und noch die Hotbox druf....


Vakuumpumpe


(C) 2010 - www.aerwoworx.net - Alle Rechte vorbehalten

Diese Seite drucken
